押出形状が熱設計における最初の決定である理由
工業用冷却の問題はすべて、不必要な質量やコストを追加することなく、特定の断面が移動する空気にどれだけの表面積をさらせるかという同じ疑問から始まります。アルミニウム押出プロファイルは、アルミニウム合金が特殊な材料ではなく形状によってこの問題を解決します。 熱管理押出材 すでに、導電性、重量、機械加工性のバランスが良好です。実際のエンジニアリング変数はフィンの形状、間隔、深さです。そのため、鋸歯状フィンの設計や放射状のヒマワリのレイアウトなどのプロファイル ファミリは、一方が他方を置き換えるのではなく、並べて存在します。
この記事では、LED ドライバー、モーター コントローラー、電源、モジュラー機器フレームで一般的に指定されている 4 つの押出プロファイルを分類し、エンジニアや調達チームがデータシートのみではなくプロファイルをデューティ サイクルに一致させることができるように実際的な比較を提供します。
実際に熱がアルミニウムのプロファイルを離れる仕組み
プロファイルを比較する前に、熱が押出成形品に入った後の経路を確認すると役立ちます。ベースはコンポーネントから熱を伝導し、フィン アレイは空気との接触面積を増やし、空気流 (自然または強制) がフィン表面から熱を運びます。これら 3 つの段階のいずれかを無視したプロファイルは、使用する金属の量に関係なく、パフォーマンスが低下します。
鋸歯状ラジエーター プロファイル: ミリメートルあたりの表面積を最大化
の 鋸歯状ラジエーター プロファイルは、連続した真っ直ぐなフィンを残すのではなく、フィンフィールドを狭い歯状のセグメントにカットします。これにより、平らなフィン表面に沿って形成される空気の境界層が遮断され、空気がフィンの長さに沿ってさらに移動するときに熱交換が遅くなります。自然対流アプリケーションでは、鋸歯状の表面全体で境界層を繰り返し破壊することで、同じ全体の設置面積の滑らかなフィンの押し出しと比較して、有効な熱放散を大幅に増加させることができます。
セレーションが最も役立つ場所
- 強制通気が制限されている、または強制通気がない密閉型機器キャビネット
- コンパクトな設置面積が必要な LED ドライバー ハウジング
- 急激なスパイクではなく、継続的で安定した熱負荷がかかるアプリケーション
鋸歯状のフィンは、同じ厚さの真っ直ぐなフィンと比較してフィンの深さをわずかに減少させるため、このプロファイルは、少量の未加工のフィンの長さと引き換えに、露出したエッジ表面の大幅な増加を実現します。これは、自然対流下でより適切な指標です。
ひまわり ラジエーター プロファイル: 360 度冷却のための放射状フィン分布
の ひまわりラジエーター プロファイルでは、フィンが中心コアの周りに放射状に配置され、平行なプレートではなくスポークに似ています。このレイアウトは、単一面に沿って放散を集中させるのではなく、熱をあらゆる方向に均等に分散させます。これは、天井取り付けまたは自立式 LED 器具など、予測できない角度からの気流が届くように取り付けられたコンポーネントにとって重要です。
放射状のフィン レイアウトは、取り付け方向に関係なく一貫して機能するため、設置計画時にエアフローの方向を指定する必要性が軽減されます。
また、ラジアル設計は器具本体全体に熱をより均等に放出する傾向があり、高出力 LED や産業用照明エンクロージャでよくある懸念である外側ハウジングのホットスポットのリスクが軽減されます。
4040 フロー アルミニウム ワイヤ プロファイル: ケーブル配線を内蔵した構造フレーム

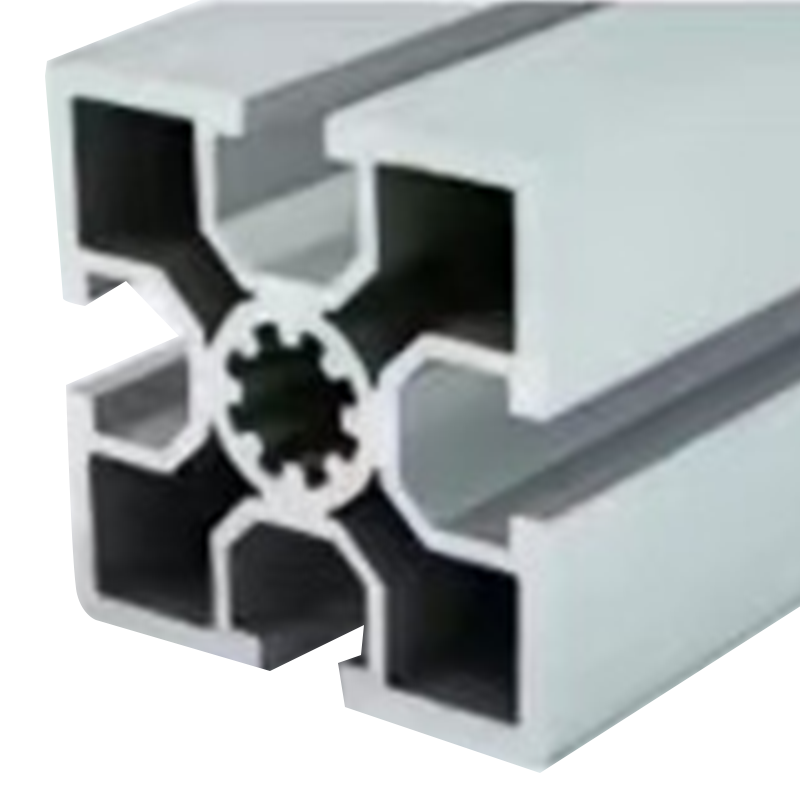

熱システムまたは産業システムのすべての押し出しが熱を直接放散することを目的としているわけではありません。の 4040 フロー アルミニウム ワイヤー プロファイル これは、断面が 40mm x 40mm のモジュラー T スロット セクションで、ワークステーション、コンベア サポート、および機器の筐体の構造フレームを構築すると同時に、配線やチューブを見えないところに配線するための内部チャネルを提供するように設計されています。
冷却システムアセンブリにおける一般的な役割
- ヒートシンクパネルやファントレイを支える外枠の形成
- 電源ケーブルとセンサーケーブルを高温の表面から離して配線する
- 機器のレイアウト変更に応じて工具を使わずに再構成が可能
4080 幅広の長方形チューブ: 大型アセンブリの耐荷重サポート

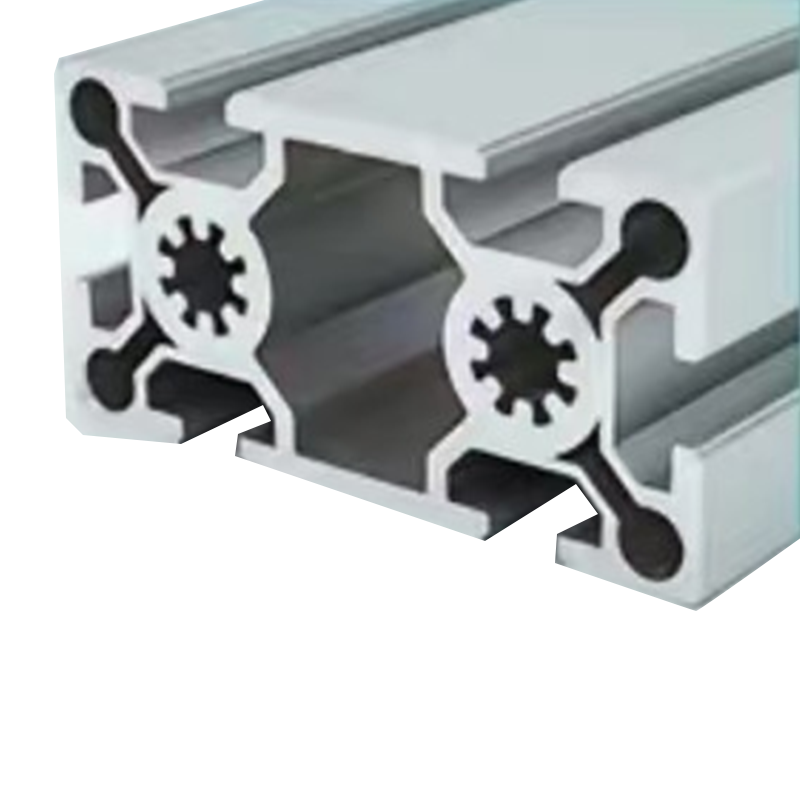

フレームがより長い距離にまたがる場合、またはより重いヒートシンク パネルを運ぶ必要がある場合、 4080幅角管 同じ T スロット ロジックを、より広い 40 mm x 80 mm セクションに拡張します。幅が追加されると、荷重下での曲げに対するセクションの抵抗が増加します。これは、フレームが大型の放熱パネル、産業用エンクロージャ、または複数の棚を持つ機器ラックをサポートする場合に重要になります。
軽量な内部フレーム用の 4040 セクションと主耐荷重スパン用の 4080 セクションを組み合わせるのは、単一アセンブリで材料コストと構造剛性のバランスを取る一般的な方法です。
断面挙動を一目で比較
プロファイル選択参照表
| プロフィール | 一次機能 | フィンまたはスロット パターン | 最適な用途 |
|---|---|---|---|
| 鋸歯状 radiator | のrmal dissipation | 分割された歯のフィン | コンパクトな自然対流エンクロージャー |
| ひまわりラジエーター | のrmal dissipation | ラジアルスポークフィン | 全方向照明器具 |
| 4040 フローワイヤープロファイル | 構造フレーム | 40x40 Tスロット、ワイヤーチャンネル付き | ライトフレームとケーブル管理 |
| 4080幅チューブ | 構造フレーム | 40x80 Tスロット、ワイヤーチャンネル付き | ロングスパン、耐荷重アセンブリ |
プロファイルをアプリケーションに一致させる
の decision usually comes down to two questions: is the goal heat dissipation or structural support, and if it is thermal, will airflow arrive from a fixed direction or from multiple angles. A serrated profile suits a fixed-orientation enclosure with limited airflow, while a sunflower profile suits a suspended or free-standing fixture exposed to air on all sides. Once the thermal profile is chosen, framing needs are addressed separately with 4040 sections for lighter internal structure and 4080 sections wherever the assembly needs to resist bending across a longer span.
迅速な意思決定のチェックリスト
- 固定取り付け方向と密閉型ハウジング: 鋸歯状フィンの形状を考慮
- 複数の側面からのエアフローを備えたオープン取り付け: 放射状のひまわり形状を考慮してください。
- 軽量内部フレームまたはケーブル配線: 40x40 プロファイル
- 長いスパンまたはより重いパネル荷重: 40x80 プロファイル
よくある質問
Q1: 鋸歯状のフィン表面は押出成形品の構造強度を低下させますか?
の serration is limited to the fin tips and does not significantly affect the base thickness, so overall structural integrity for mounting purposes remains largely unchanged.
Q2: サンフラワーラジエーターは垂直方向だけでなく水平方向にも取り付けることができますか?
はい、放射状フィン配置は、一方向を優先する平行フィン設計とは異なり、取り付け方向に関係なく一貫して動作するように特別に設計されています。
Q3: 幅以外に 4040 プロファイルと 4080 プロファイルの違いは何ですか?
4080 プロファイルは、断面が広いだけでなく、負荷がかかったときの曲げに対する抵抗力が大きいため、フレーム内でサポートされていない長いスパンに適しています。
Q4: 4040 プロファイルと 4080 プロファイルの両方を介して内部配線することはできますか?
どちらのプロファイルにも、ケーブルまたはチューブの配線を目的とした内部チャネルが含まれており、配線を保護し、フレーム構造内で見えないようにします。
Q5: 通常、これらの押出プロファイルには陽極酸化処理が適用されますか?
陽極酸化は、構造プロファイルとラジエータープロファイルの両方の一般的な仕上げステップであり、熱的または構造的性能に影響を与えることなく、表面の耐久性と耐食性を向上させます。
